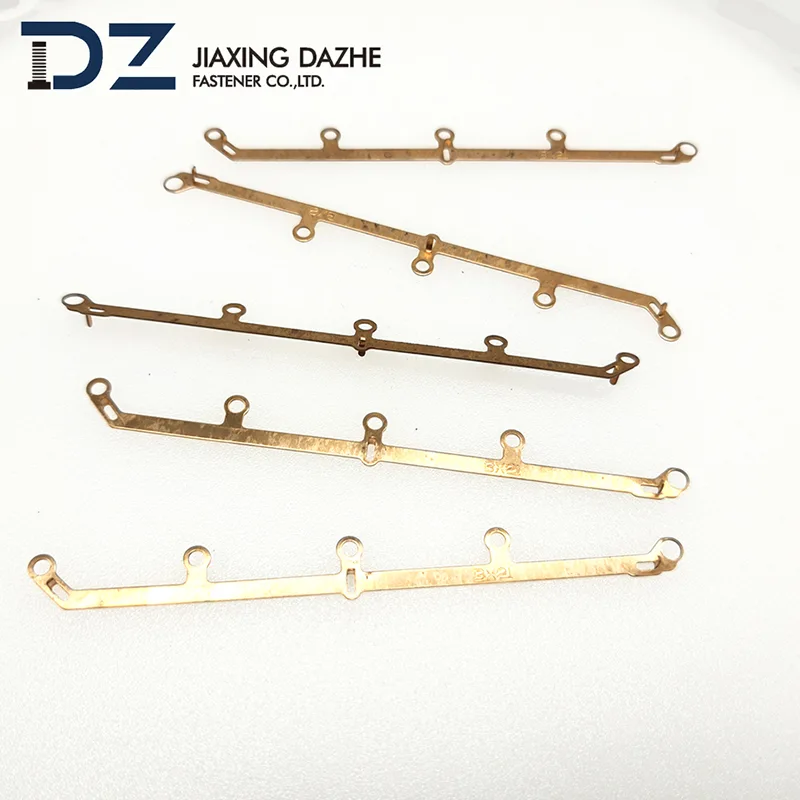

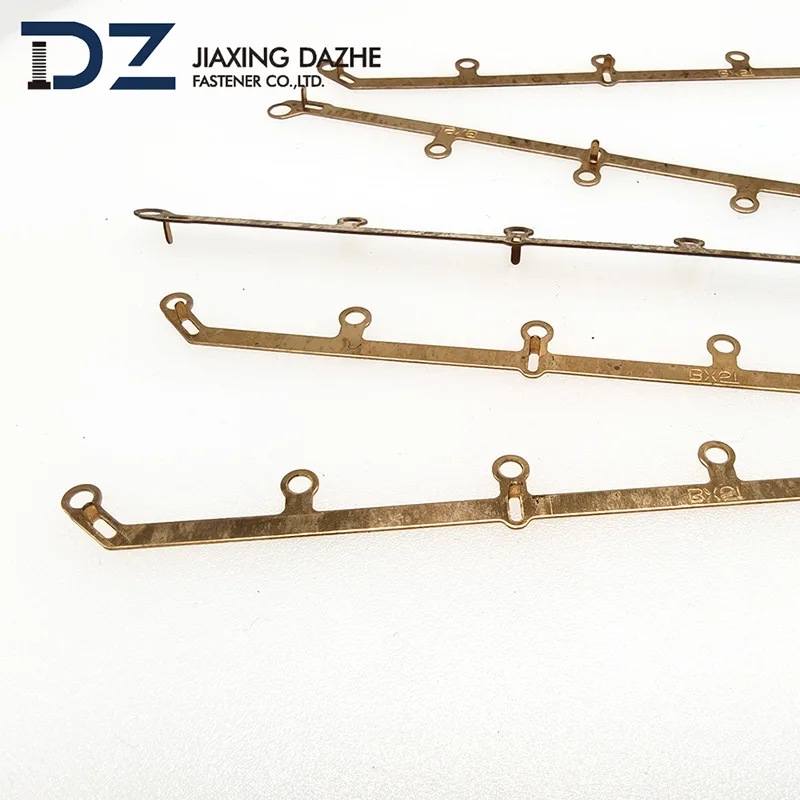

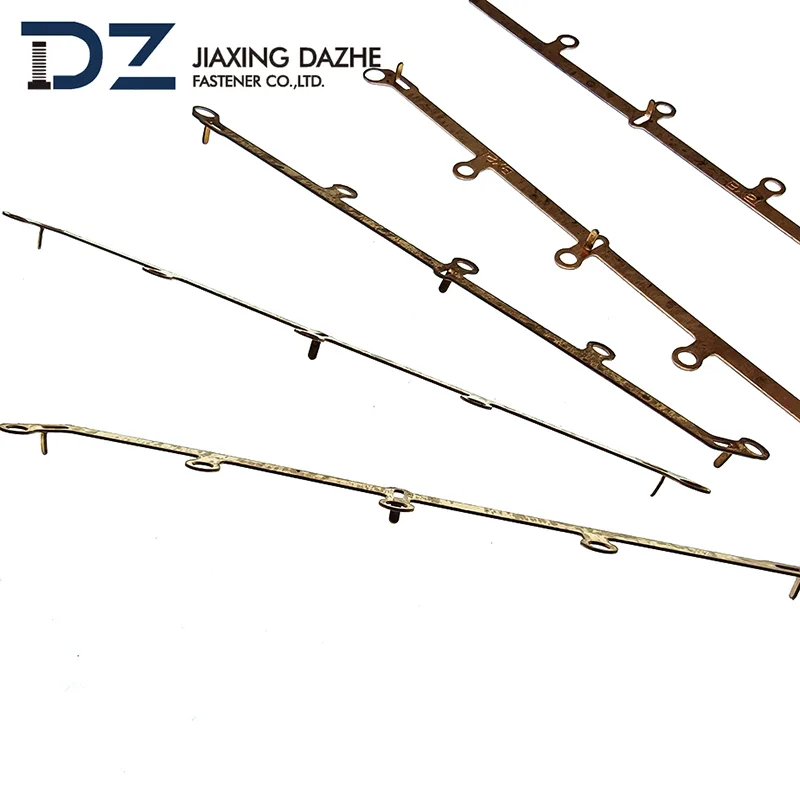

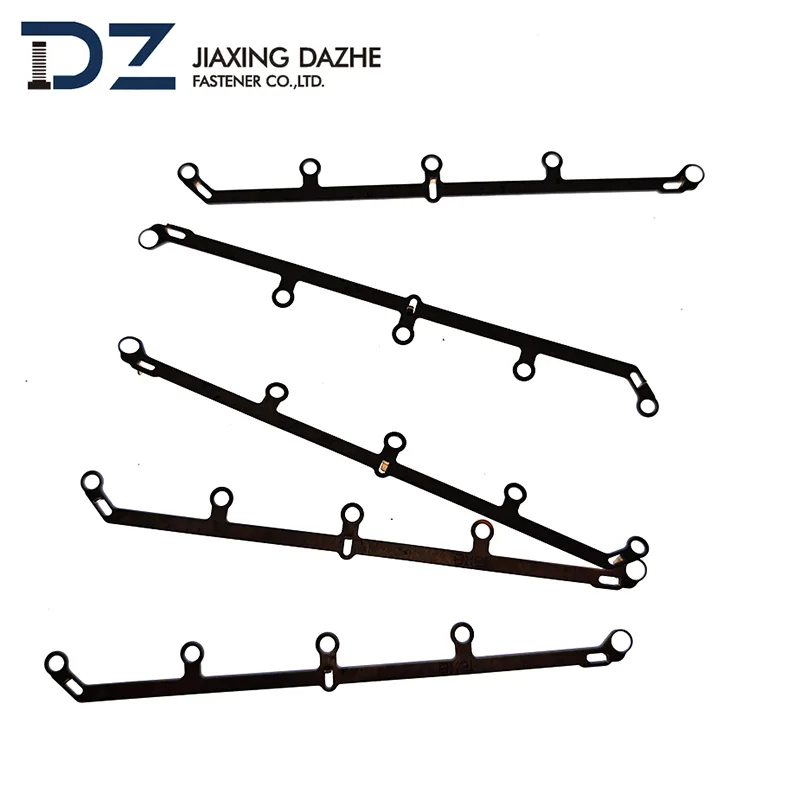

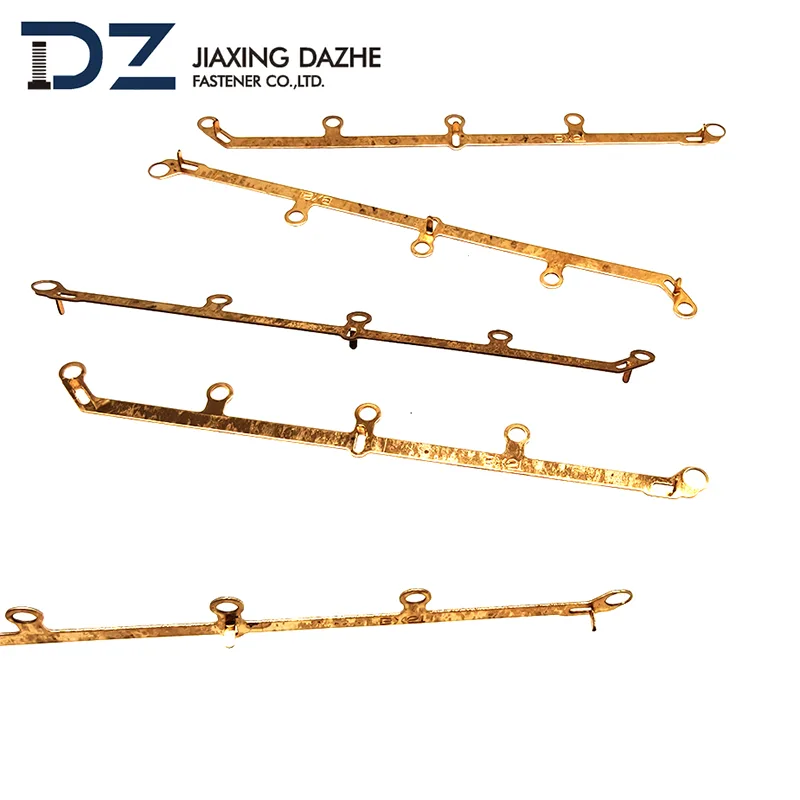

Bloque de terminales del cargador EV de 2 polos

Nuestro bloque de terminales de 2 polos para cargadores de vehículos de nueva energía.

El bloque de terminales de cargador de vehículos eléctricos de 2 polos de China de Dazhe para cargadores de vehículos de nueva energía es un componente clave que se utiliza para conectar cables en el cargador. Permite una conexión eléctrica segura y estable entre la fuente de alimentación y la batería del vehículo, garantizando una transmisión de corriente segura y estable.

Clasificado por método de conexión

1.Bloque de terminales de tornillo: los cables se fijan apretando tornillos. Presenta una conexión firme, resistencia al aflojamiento y fácil mantenimiento y reemplazo de cables, adecuado para conectar cables de varios diámetros.

2.Bloque de terminales enchufables: Caracterizado por su fácil conexión y desconexión, generalmente se aplica en escenarios que requieren conexión y desconexión frecuente (por ejemplo, conexión entre las partes móviles y fijas de las pilas de carga), lo que puede mejorar la eficiencia del trabajo y reducir el tiempo de mantenimiento.

3.Bloque de terminales de engarzado: los cables se engarzan en el bloque de terminales utilizando herramientas de engarzado. Proporciona una conexión confiable y una conductividad excelente, capaz de soportar grandes corrientes y se usa comúnmente en sistemas de carga de alta corriente.

Parámetros de rendimiento

1.Capacidad de carga de corriente: los bloques de terminales de diferentes especificaciones tienen diferentes capacidades de carga de corriente. En condiciones de enfriamiento natural, pueden soportar entre 75 A y 500 A; con sistemas de refrigeración, la capacidad puede alcanzar hasta 3000A. Por ejemplo, los terminales de resorte de torsión de doble orificio de Top-Link: el modelo 6.0 admite 100 A–180 A, mientras que el modelo 16.0 admite 500 A–610 A.

2. Clasificación de voltaje: la mayoría de los bloques de terminales cumplen con los requisitos de voltaje de los sistemas de carga de vehículos de nueva energía, con especificaciones comunes adecuadas para 220 V CA o CC de varios cientos de voltios.

1.Resistencia de contacto: para minimizar la pérdida de energía y la generación de calor, se requiere que la resistencia de contacto sea baja. Por ejemplo, la resistencia de contacto inicial de los productos de Top-Link es ≤ 0,5 mΩ, con una tasa de cambio posterior a la prueba de vida de menos del 20 %.

2.Vida mecánica: En referencia al número de ciclos de conexión que puede soportar un bloque terminal en condiciones normales de servicio, generalmente oscila entre 5.000 y 20.000 inserciones y extracciones.

3.Clasificación de protección: Diseñados para un funcionamiento seguro en diversos entornos, algunos bloques de terminales Top-Link logran una protección IP55 después del acoplamiento, lo que previene eficazmente la entrada de polvo y la pulverización de agua.

Aplicaciones comunes

1.Pilas de carga de CA: Se utilizan para conectar el circuito de carga de CA entre la red eléctrica y el vehículo, transmitiendo corriente alterna de 220 V o 380 V al cargador de a bordo del vehículo para cargar la batería.

2.Pilas de carga de CC: en los sistemas de carga rápida de CC, los bloques de terminales bipolares conectan la salida de CC de las pilas de carga al puerto de carga de CC del vehículo, entregando alto voltaje y gran corriente para cargar rápidamente la batería del vehículo.
